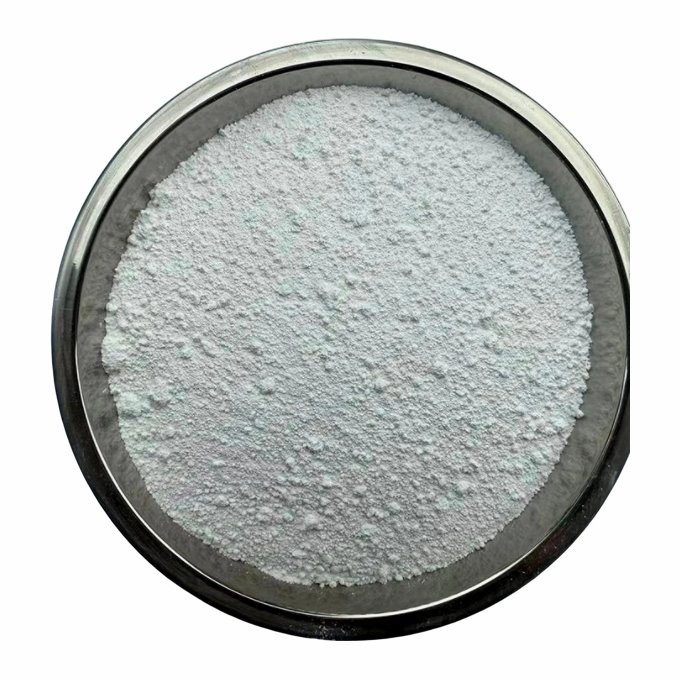

1500 tinklo aktyvių silicio miltelių (dalelių dydis apie . 6.5 mikronai) gamyba ir taikymas yra silicio dioksido miltelių technologijos priešakyje. Tokio smulkumo milteliai jau turi didelį nanomedžiagų poveikį. Jo paviršiaus modifikavimas skirtas ne tik pagerinti suderinamumą, bet ir kontroliuoti jo agregacijos būsenos struktūrą bei sąveiką polimerinėse sistemose. Aktyvinimo procesas reikalauja itin aukšto lygio techninių įgūdžių, kad būtų išvengta kietų dalelių susikaupimo modifikavimo proceso metu, o tai užtikrina, kad gaminys gali būti veiksmingai de-deaglomeruotas ir išsklaidytas naudojimo metu.
Unikali šio gaminio vertė slypi tuo, kad jis vienu metu daro didelę įtaką kelioms pagrindinėms kompozicinės medžiagos savybėms. Kalbant apie šilumos laidumą, ypač smulkios aktyviosios dalelės gali susikaupti tankiau, matricoje sudarydamos vis efektyvesnius fononų perdavimo kelius, taip paruošdamos izoliacines medžiagas, turinčias itin-didelį šilumos laidumą, kad išspręstų aukščiausios klasės lustų „šiluminio barjero“ problemą. Kalbant apie mechanines savybes, jis gali padaryti kokybinį plastiko ar gumos stiprumo ir modulio šuolį. Kalbant apie elektrinį veikimą, beveik{5}}tobula sąsaja pašalina paslėptus krūvio kaupimosi ir gedimo pavojus. Pagrindinis 1500 tinklelio aktyviųjų silicio miltelių pritaikymas yra aukščiausios-galybės srityse: naujos-kartos 5G/6G ryšio įrangos milimetrinės{12}}bangų plokštės, pažangios didelio našumo skaičiavimo (HPC) lustų pakuotės, lengvos ir stiprios karinių radarų ir kosminių transporto priemonių konstrukcinės dalys{- didelio-patikimo implantuojamų medicinos prietaisų pakuotės. Tai vienas iš pagrindinių medžiagų mokslininkų įrankių, skirtų kurti ir pritaikyti aukštos kokybės kompozicines medžiagas.
